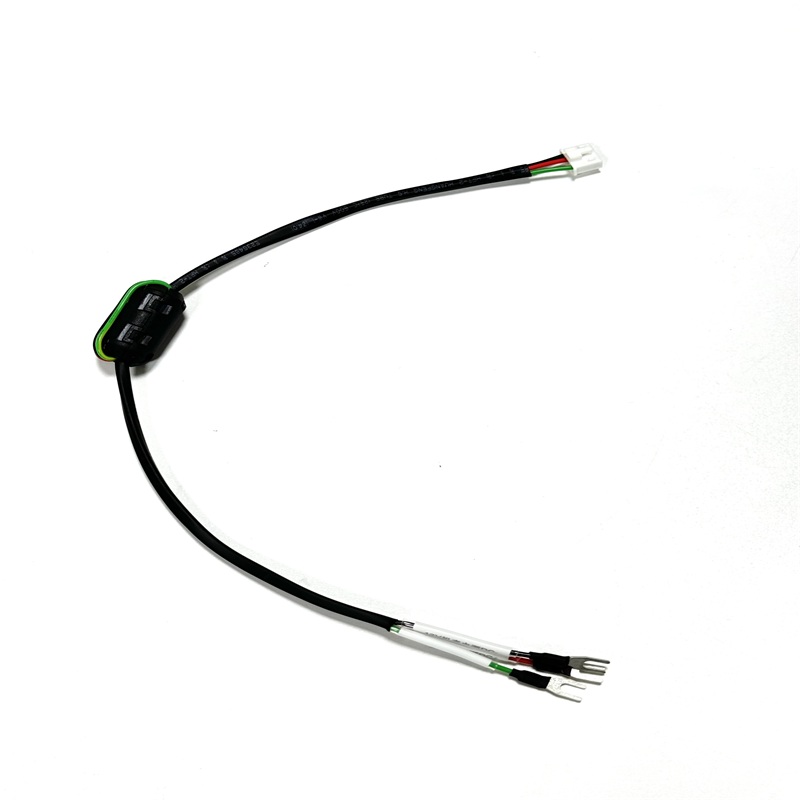

Cablaggio di alimentazione DC 12V XH2.54 Connettore femmina a 3 pin a 3 terminali a forcella con nucleo in ferrite Lunghezza 330 mm

Integriamo crimpatura di precisione dei terminali, marcatura standardizzata dei cavi e progettazione strutturale di soppressione del rumore per fornire soluzioni di cablaggio stabili per i produttori di apparecchiature in diversi settori. Grazie ad una capacità produttiva flessibile, siamo in grado di sviluppare diversi cablaggi elettrici personalizzati per soddisfare i requisiti specifici di layout delle apparecchiature e di connessione di alimentazione. Tutte le materie prime sono conformi ai requisiti RoHS per soddisfare gli standard globali di fornitura elettronica industriale e automobilistica.

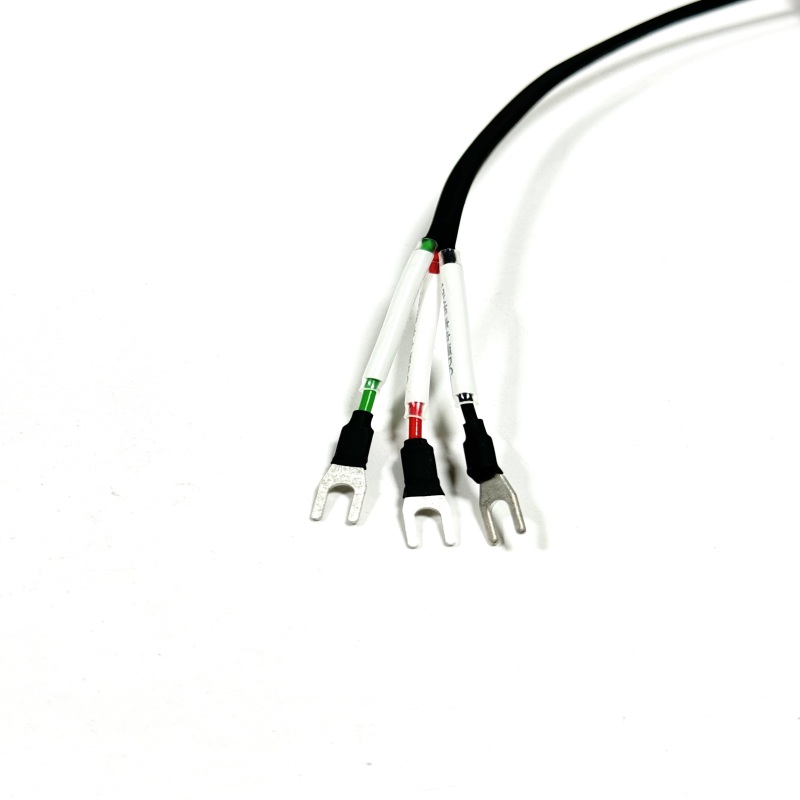

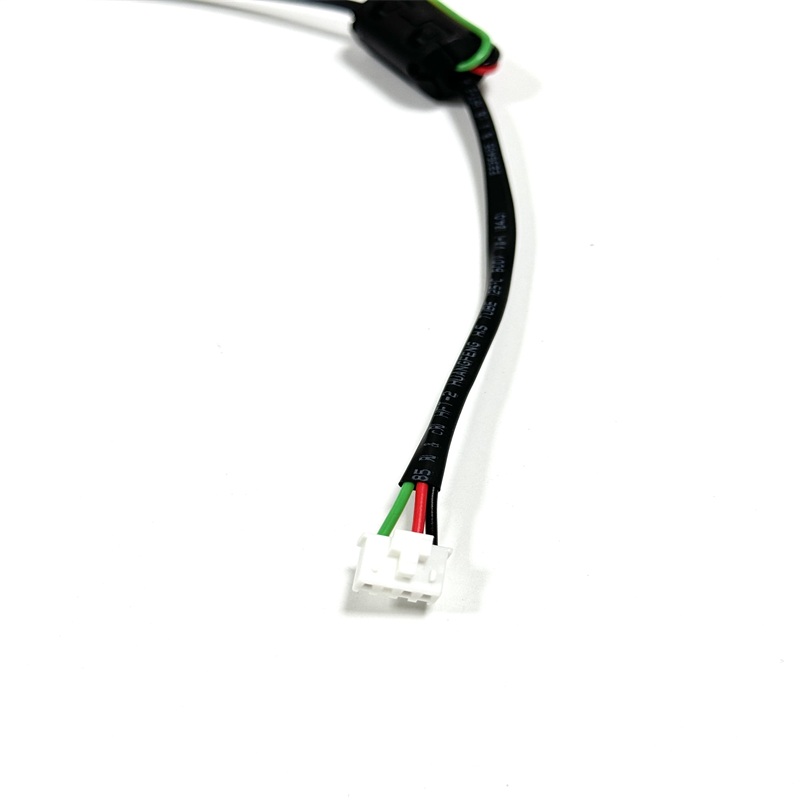

Questo cablaggio di alimentazione DC 12V XH2.54 connettore femmina a 3 pin a 3 terminali a forcella con nucleo in ferrite lunghezza 330 mm è un cavo di interconnessione di alimentazione a bassa tensione dedicato progettato per caricare moduli di controllo e piccoli dispositivi intelligenti. A differenza dei normali ponticelli semplici senza design anti-interferenza, questo cablaggio è dotato di un nucleo in ferrite assemblato lungo il cavo. Sopprime efficacemente le interferenze elettromagnetiche generate durante il funzionamento dell'apparecchiatura, evitando la distorsione del segnale e un'alimentazione instabile. Questa unità ben strutturata funge da pratico assemblaggio di cavi e cablaggio personalizzati, realizzando una comoda connessione a innesto su un lato e un affidabile collegamento fisso a vite tramite terminali a forcella di tipo U sull'altro lato.

Il cablaggio adotta fili in rame stagnato con codice colore UL1007 22AWG per garantire la trasmissione di potenza a bassa impedenza in condizioni di funzionamento continuo. I tubi termoretraibili stampati appositamente segnano chiaramente le linee positiva, negativa e di terra, il che semplifica il montaggio e il successivo lavoro di manutenzione per i tecnici di produzione. Il connettore XH2.54 presenta una struttura di bloccaggio stabile per prevenire la disconnessione accidentale causata dalle vibrazioni dell'apparecchiatura. Il nostro team di ingegneri può regolare la lunghezza complessiva, i tipi di terminali, le specifiche dei connettori e aggiungere diverse strutture protettive come richiesto, creando assemblaggi di cavi automobilistici mirati adatti all'alimentazione ausiliaria del veicolo o agli scenari di cablaggio di apparecchiature di controllo industriale.

Ogni cablaggio finito viene sottoposto a un test di tensione di resistenza a 300 V CC e a un'ispezione di continuità al 100% prima di lasciare la fabbrica. Tutti i terminali nichelati mantengono una buona resistenza all'ossidazione per un contatto stabile a lungo termine. Il rigoroso instradamento dei cavi e la lavorazione di legatura prevengono la torsione dei cavi e l'abrasione all'interno degli alloggiamenti delle apparecchiature. La lunghezza complessiva standard di 330 mm riserva uno spazio di installazione ragionevole, mentre sono disponibili dimensioni personalizzate per adattarsi alle diverse dimensioni del guscio dell'apparecchiatura.

Questo cablaggio di interconnessione di alimentazione a bassa tensione possiede una forte versatilità nei progetti elettronici industriali e automobilistici. È ampiamente applicato all'accesso all'alimentazione della scheda di controllo della carica, al cablaggio interno delle apparecchiature di monitoraggio intelligente, alla connessione di alimentazione elettronica ausiliaria automobilistica e all'interconnessione del modulo di controllo industriale a bassa tensione. Essendo un tipico tipo di alimentazione all'interno della nostra gamma completa di cablaggi elettrici personalizzati, può essere liberamente abbinato a vari componenti periferici per completare schemi di cablaggio completi delle apparecchiature. Essendo un gruppo di cavi e un cablaggio personalizzato pronto per l'assemblaggio, accelera notevolmente il progresso dell'assemblaggio del prodotto dei clienti. Possiamo ottimizzare ulteriormente le prestazioni di schermatura e aggiungere strati di protezione esterni resistenti all'abrasione per fornire soluzioni di assemblaggio di cavi automobilistici di alta qualità per produttori di apparecchiature di produzione di massa e progetti di sviluppo di prototipi.
