Cablaggio dell'anello collettore SenRing

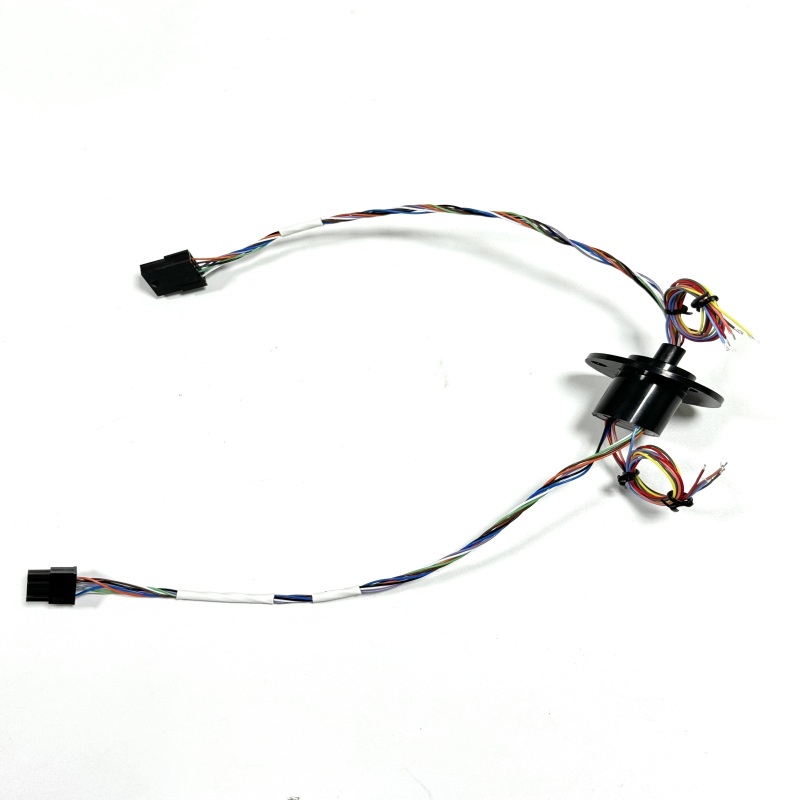

Questo cablaggio ad anello collettore SenRing è un prodotto di cablaggio di trasmissione rotante personalizzato sviluppato in modo indipendente per la conduzione del segnale meccanico rotante, che risolve perfettamente i problemi di avvolgimento del filo e di frattura durante la rotazione continua delle apparecchiature. Diversamente dai cablaggi diritti fissi come i cavi di collegamento BMS, questo prodotto integra un anello collettore conduttivo montato su flangia e un cablaggio finito, realizzando una trasmissione del segnale rotante senza restrizioni a 360° mantenendo il circuito fluido.

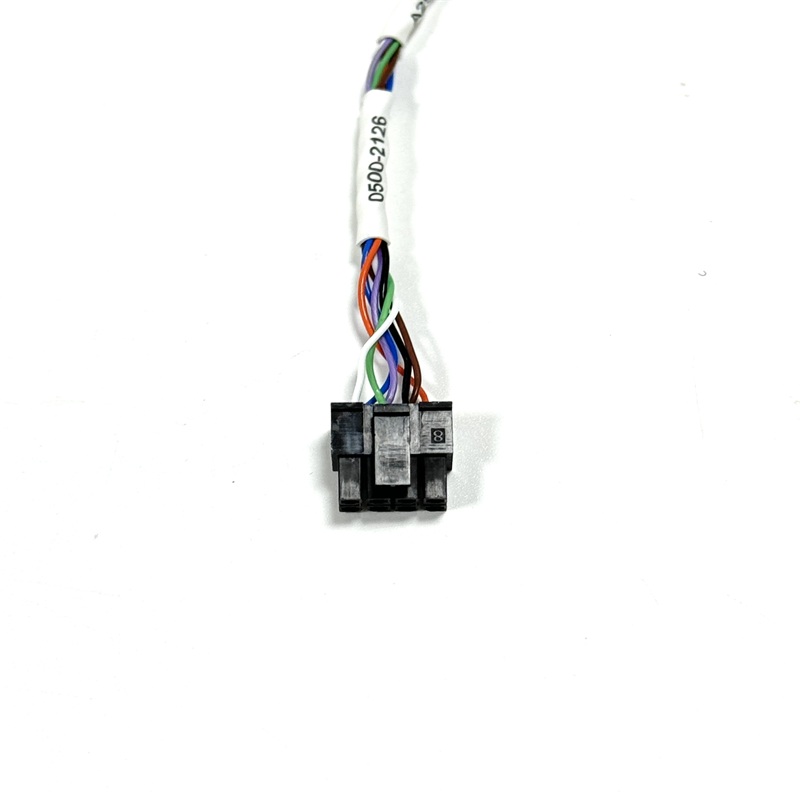

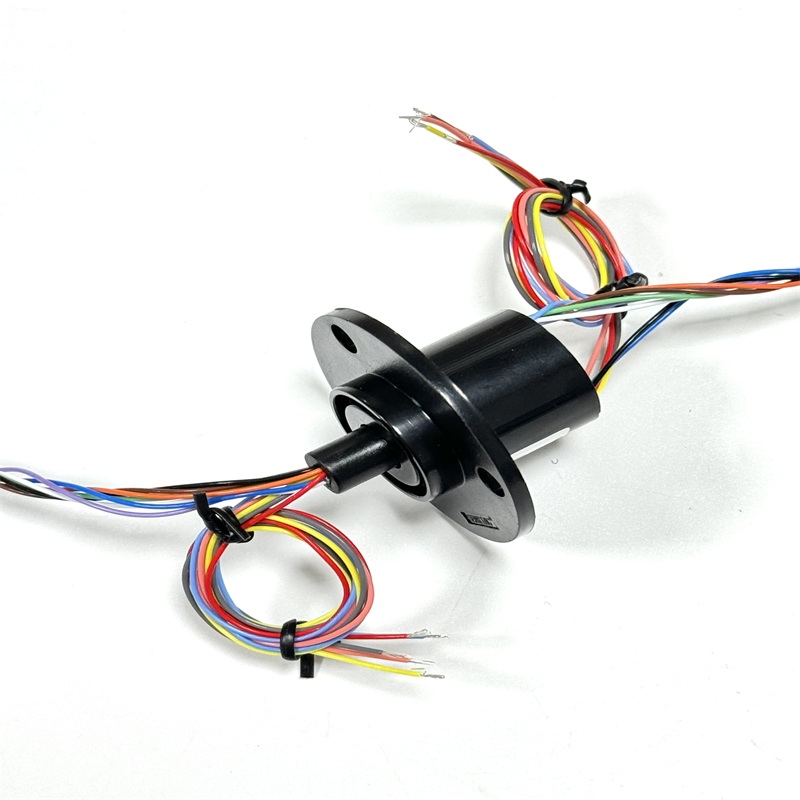

Il componente centrale adotta un collettore rotante SenRing ad alta precisione con 7 canali di segnale indipendenti, abbinati a fili intrecciati multicolori tra cui blu, viola, marrone e altri colori. Tutti i cavi vengono raggruppati e fissati con fascette dopo la torsione e contrassegnati con tubi termorestringenti su entrambe le estremità per una facile installazione e un successivo controllo della linea. Le due estremità sono dotate di connettori in plastica maschio e femmina 8P standardizzati realizzati in materiale PA66 ad alta resistenza, che presenta inserimento stretto e prestazioni anti-allentamento, migliorando notevolmente la stabilità della connessione durante la rotazione meccanica.

Nella produzione, applichiamo una tecnologia matura di assemblaggio di cavi e di produzione di cablaggi personalizzati: tutti i terminali sono crimpati con precisione da apparecchiature automatizzate e ogni prodotto finito sarà sottoposto a un rigoroso controllo della tensione di resistenza a 300 V CC. La resistenza di isolamento del prodotto è controllata al di sopra di 5 MΩ, la resistenza di conduzione è limitata al di sotto di 3 Ω e l'ispezione completa al 100% elimina i problemi di cortocircuito, circuito aperto e dislocazione del cablaggio.

Basandoci sulla nostra ricca esperienza accumulata nell'assemblaggio di cavi automobilistici, ottimizziamo le prestazioni anti-fatica e antivibranti della sezione del filo. Il design del cablaggio intrecciato riduce efficacemente le interferenze del segnale durante la rotazione ad alta velocità e l'ampio intervallo di temperature di funzionamento da -40 ℃ a 105 ℃ si adatta agli ambienti operativi industriali difficili. Per la trasformazione di apparecchiature speciali, il nostro servizio professionale di assemblaggio di cavi personalizzato può regolare in modo flessibile il numero di canali degli anelli collettori, la lunghezza del cavo su un solo lato, la definizione dei pin del connettore e la collocazione del colore dei cavi in ​​base ai parametri effettivi delle apparecchiature dei clienti.

Questo cablaggio ad anello collettore è ampiamente utilizzato nelle telecamere di sorveglianza PTZ, giunti rotanti robotici industriali, macchine rotanti automatizzate, strumenti rotanti medici, apparecchiature rotanti di prova, piattaforme girevoli logistiche intelligenti, nonché piccoli moduli rotanti per nuove apparecchiature energetiche.
