Cablaggio breakout da 24 V OBD maschio a Toyota OBD femmina con connettori multi pin MX ed estremità aperte

Quando i clienti necessitano di un layout di circuito esclusivo per banchi di prova o refitting aftermarket, il nostro team di ingegneri può abbinare i connettori del cablaggio automobilistico adatti e regolare liberamente il calibro del filo, l'assegnazione dei pin e il layout delle diramazioni. Implementiamo rigorosamente RoHS e standard di produzione di livello automobilistico, con ogni cablaggio automobilistico personalizzato finito sottoposto a test di isolamento ad alta tensione e fatica a flessione prima di lasciare la fabbrica, servendo produttori di apparecchiature diagnostiche per auto, fabbriche di modifica di veicoli e laboratori di ricerca e sviluppo di elettronica automobilistica in tutto il mondo.

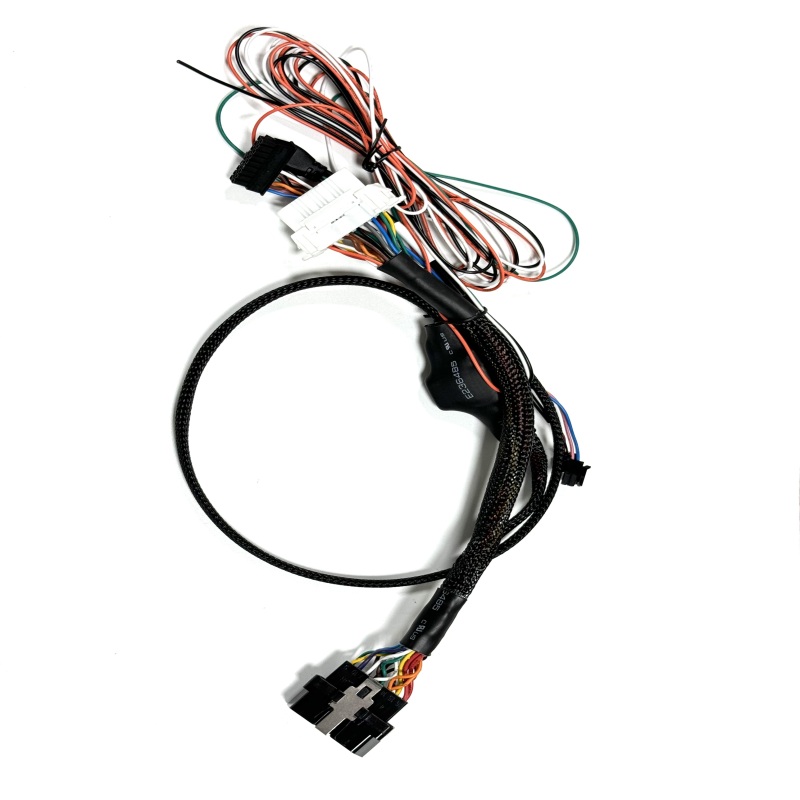

Questo cablaggio breakout da 24 V OBD maschio a Toyota OBD femmina con connettori multi pin MX ed estremità aperte è stato sviluppato appositamente per il rilevamento ECU offline dei veicoli della serie Toyota e scenari di test divisi multi-segnale, differendo dai semplici cavi di prolunga OBD uno a uno sul mercato per il suo design diviso multi-ramo con più terminali ausiliari riservati. Supporta un'alimentazione di tensione di lavoro stabile a 24 V, adattandosi perfettamente ai veicoli commerciali Toyota per carichi pesanti e agli standard di alimentazione diagnostica per autovetture di nuova energia ed elimina il problema di commutare ripetutamente diverse linee di collegamento durante l'ispezione del veicolo in loco.

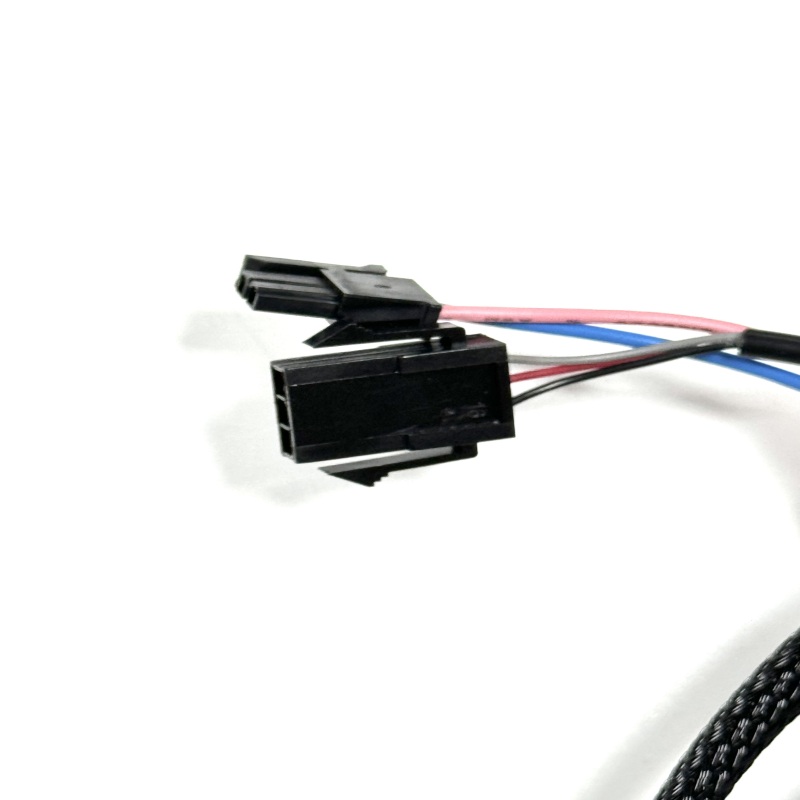

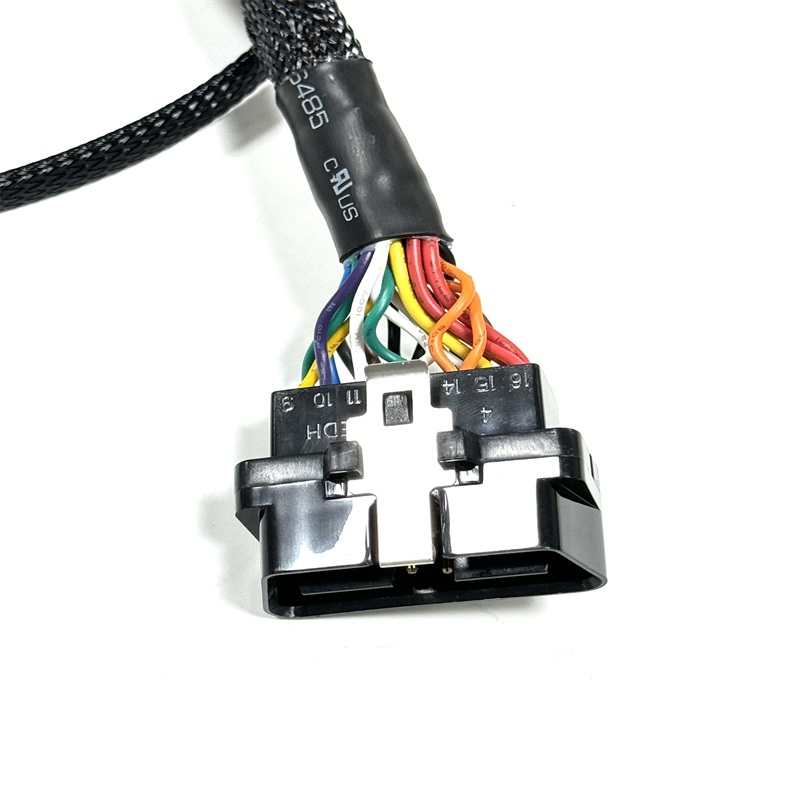

Le due estremità adottano interfacce OBD maschio e femmina standard compatibili con le principali porte OBD dei veicoli Toyota, mentre un set di terminali multi-pin MX e segmenti di filo nudo aperto multicolore sono posizionati sui rami centrali, che possono essere rapidamente collegati a apparecchiature di prova, collettori di segnali e moduli di alimentazione ausiliari. Tutti i connettori del cablaggio automobilistico abbinati utilizzano gusci in plastica PA66+GF resistenti alle alte temperature e perni in ottone nichelato, che mantengono prestazioni di conduzione stabili nell'intervallo di temperature compreso tra -40 ℃ e 105 ℃ ed evitano efficacemente il contatto allentato causato dalle vibrazioni del veicolo. Il tronco principale dell'imbracatura è avvolto da un manicotto intrecciato in nylon nero resistente all'usura per ridurre l'abrasione del filo durante lo smontaggio e la manutenzione a lungo termine.

Costruito con un fusibile di sicurezza in linea da 2 A 32 V, questo cablaggio aggiunge una protezione affidabile da sovracorrente per i lavori di lettura e programmazione dell'ECU per evitare il surriscaldamento del modulo dovuto a picchi di corrente istantanei. Se hai esigenze specifiche in termini di lunghezza dei rami, corrispondenza dei colori dei cavi o porte di connettori aggiuntive, il nostro team tecnico può regolare tutti i dettagli strutturali per realizzare un cablaggio per auto completamente personalizzato che si adatti alle tue esclusive apparecchiature di prova o ai tuoi progetti di modifica. I cavi interni adottano conduttori isolati multi-specifica certificati UL1007, con chiara differenziazione cromatica delle linee di alimentazione e delle linee di segnale per ridurre il tasso di errore delle operazioni di cablaggio manuale per i tecnici di manutenzione.

Questo cablaggio di breakout ha un ampio valore pratico in molteplici scenari, tra cui la scansione dei codici di guasto dei veicoli Toyota, la scrittura dei dati dell'ECU, la simulazione di circuiti elettronici da banco automobilistici, la presa del segnale di refitting del veicolo e la verifica del circuito del prototipo di laboratorio. Come versione di espansione funzionale delle linee di estensione OBD standard, bilancia la compatibilità con i sistemi dei veicoli Toyota e l'espandibilità flessibile e supportiamo la personalizzazione completa dei parametri sulla base di questo prodotto finito per creare cablaggi automobilistici personalizzati esclusivi per marchi di apparecchiature diagnostiche speciali.
