Cavo di prolunga diagnostico HDB15 femmina a OBDII 16 pin maschio, lunghezza 2000 mm

Supportati da officine di produzione standardizzate e apparecchiature di prova complete, sviluppiamo prodotti di cablaggio personalizzati per apparecchiature di manutenzione automobilistica, veicoli a nuova energia ed elettronica industriale. Continuiamo a ottimizzare le prestazioni di abbinamento di cavi e connettori automobilistici, fornendo assemblaggi di cavi affidabili per fornitori globali di apparecchiature diagnostiche e imprese di riparazione auto.

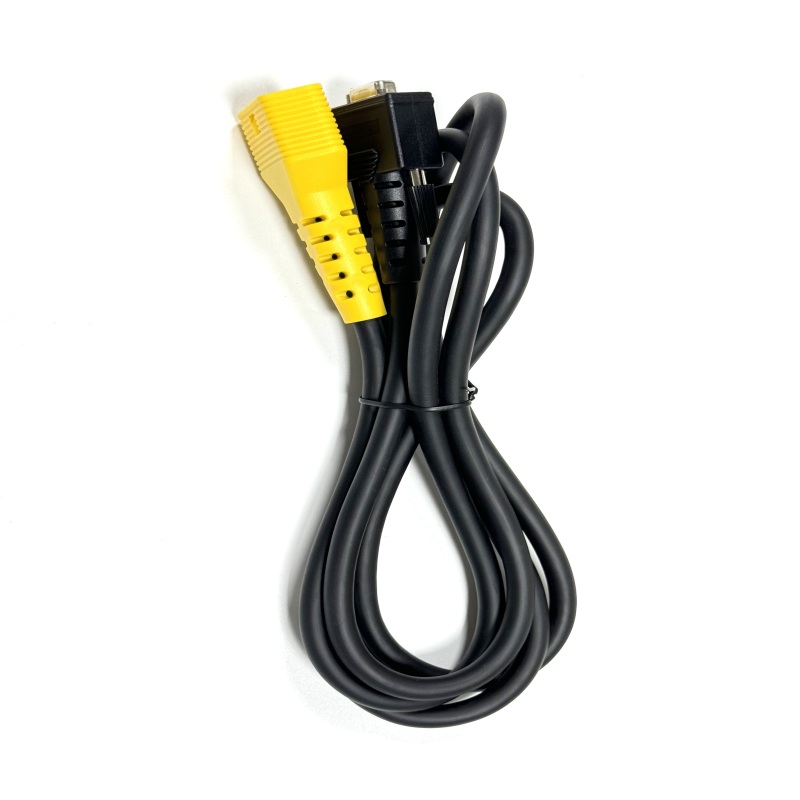

Questo cavo diagnostico da HDB15 femmina a OBDII maschio a 16 pin è progettato per il collegamento professionale di apparecchiature di diagnosi dei guasti automobilistici. La lunghezza del cavo raggiunge i 2000±30 mm, riservando spazio operativo sufficiente ai tecnici durante l'ispezione del veicolo. Costruita con filo composito schermato multi-core, la struttura interna adotta una schermatura in foglio di alluminio e un rinforzo in corda di cotone, riducendo efficacemente le interferenze del segnale esterno e garantendo una trasmissione stabile dei dati tra gli strumenti di scansione e la ECU del veicolo.

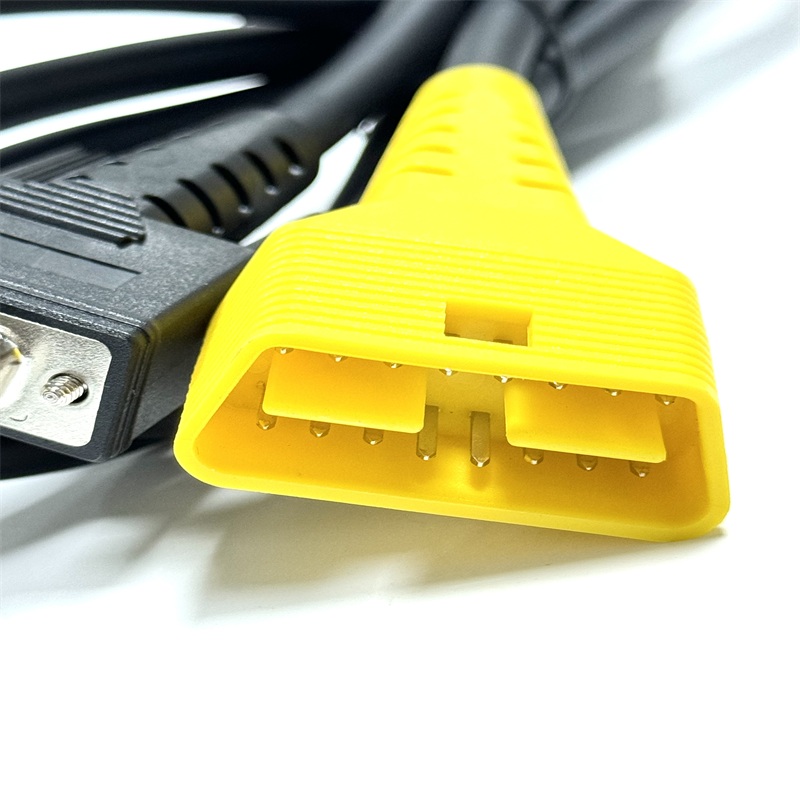

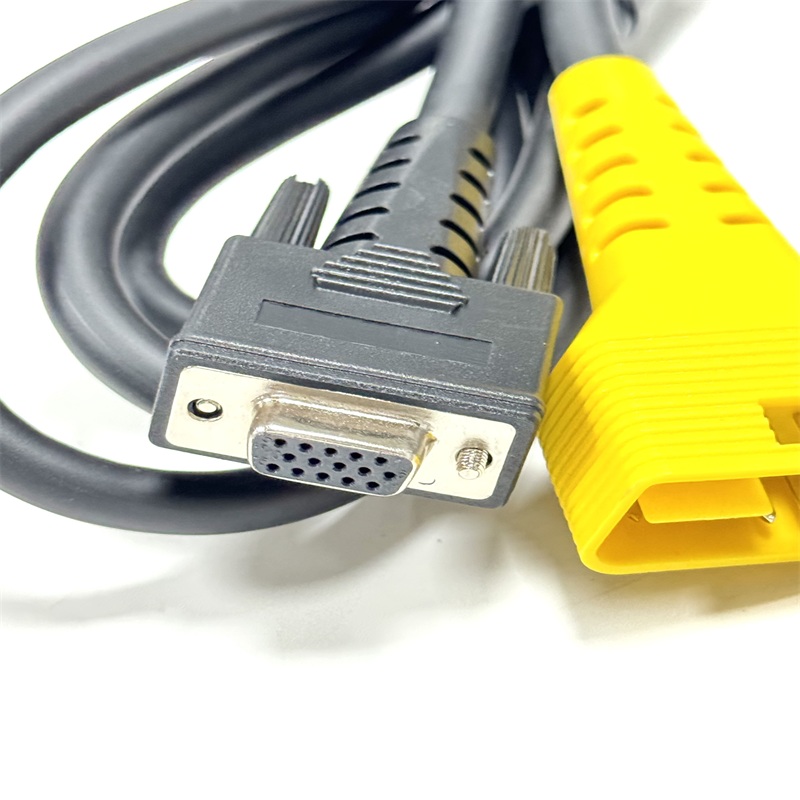

Come accessorio di estensione dedicato, questo articolo appartiene al cavo OBDII automobilistico di livello professionale. Un'estremità è dotata di spina maschio OBDII 16 pin standard con alloggiamento protettivo giallo, che può connettersi stabilmente alle interfacce OBD del veicolo. L'altra estremità utilizza il connettore femmina D-Sub HDB15, realizzando la conversione del segnale per scanner diagnostici speciali. L'assegnazione rigorosa dei pin viene implementata in base agli standard di disegno per evitare errori di comunicazione causati da un cablaggio errato.

Tutti i cavi finiti superano un'ispezione elettrica completa, compreso il test di continuità e il test di resistenza alla tensione. La resistenza di isolamento minima raggiunge ≥ 3 MΩ mentre la resistenza di conduzione massima è controllata entro 3 Ω, soddisfacendo i severi requisiti del lavoro di diagnosi continua a lungo termine. La guaina esterna del cavo adotta materiale in PVC di tipo automobilistico, adattandosi all'ambiente complicato dell'officina con un ampio intervallo di temperature di lavoro.

Questo cavo OBDII per la diagnostica del veicolo è ampiamente utilizzato nelle officine di riparazione auto, nella programmazione dell'ECU del veicolo, nella lettura dei codici di errore e negli scenari di monitoraggio dei dati. Oltre alle specifiche standard qui riportate, supportiamo la regolazione personalizzata della lunghezza del cavo, dell'aspetto del connettore e della configurazione del cavo. Il nostro team di ingegneri può adattare lo schema dei cavi e dei connettori automobilistici per soddisfare diversi progetti di dispositivi diagnostici.
